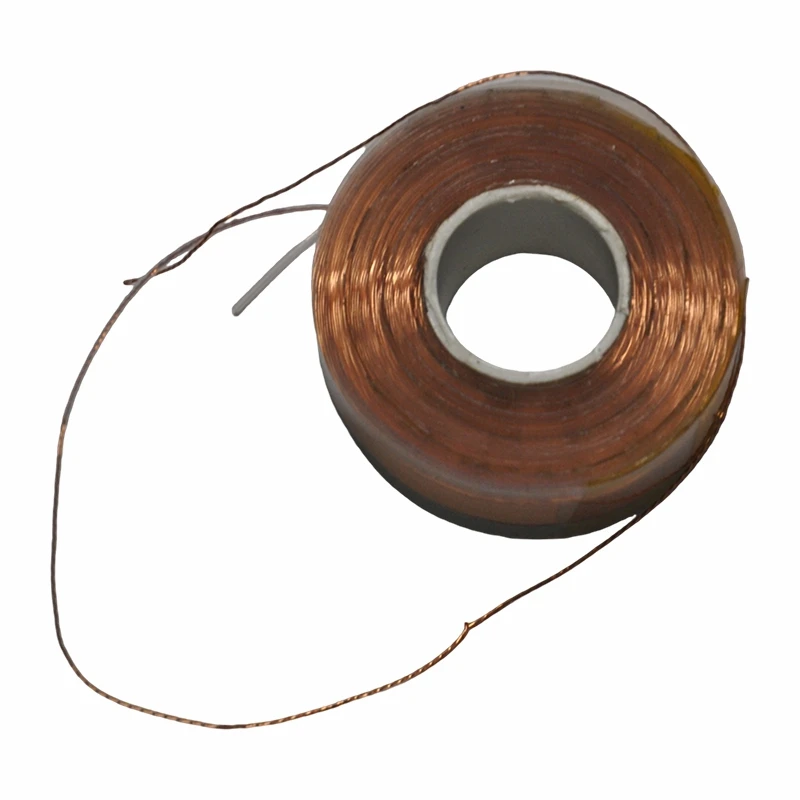

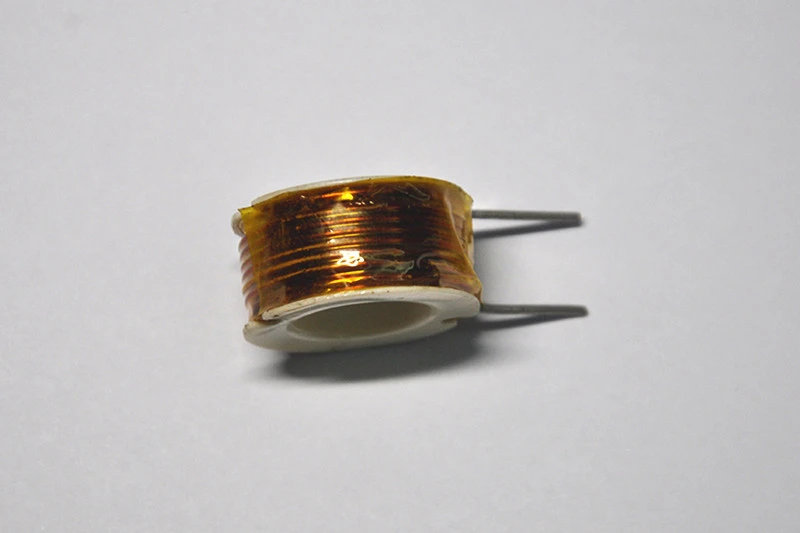

Luchtkern-ringkern

Een toroïdale spoel met luchtkern is een elektronische component gebaseerd op een toroïdale structuur, uniform gewikkeld met geïsoleerde draad (gewoonlijk 2UEW) op een niet-magnetische spoel (of zonder spoel), en bevat geen ferromagnetisch of magnetisch kernmedium zoals ijzeren kernen of magnetische kernen. De kernfunctie ervan is het gebruik van het principe van elektromagnetische inductie om energieopslag, signaalfiltering, elektromagnetische koppeling en hoogfrequente signaaltransmissie te realiseren. De inductantie wordt voornamelijk bepaald door parameters zoals het aantal spoelwindingen, de wikkeldiameter en de geleidende eigenschappen van het draadmateriaal. Het is een onmisbaar kernonderdeel in hoogfrequente elektronische apparatuur en precisie-instrumenten. De nominale stroom varieert van 0,1 A tot 50 A, de inductie varieert van 0,1 μH tot 5 mH (gewoonlijk tussen 5 μH en 1 mH) en de Q-factor kan 80 of hoger bereiken. Het wordt veel gebruikt in communicatieapparatuur, consumentenelektronica, auto-elektronica en andere gebieden, en is bijzonder goed-geschikt voor toepassingen zoals hoog-frequentiefiltering, RF-communicatie, signaalkoppeling en elektromagnetische inductie.

De productkenmerken van de luchtkern-ringkernspoel zijn als volgt:

• De toroïdale spoel met luchtkern is een inductor die is omwikkeld met geëmailleerde draad. De draaddiameter is geoptimaliseerd op basis van de nominale stroom- en frequentievereisten. Voor hoog-producten worden vaak fijne- getwiste draden gebruikt om het skin-effect te verminderen en hoogfrequente verliezen- te minimaliseren.

• Het heeft een gesloten torusvormige wikkelstructuur, waarbij de draad gelijkmatig en strak is gewikkeld. Omdat er geen magnetische kernen, ijzeren kernen of andere magnetisch geleidende media aanwezig zijn, bestaat er geen risico op magnetische verzadiging.
